另存为低版本UG文件帮助

(一)   另存低版本UG文件功能概述

1.  系统将当前加载的所有组件保存至指定的文件夹；

2.  如果您安装了多个版本NX软件，系统会提示要保存的具体版本；

3.  保存后的零组件保持装配结构及零件属性；

4.  实体保持颜色、图层、透明度、及属性；

5.  保存零部件图纸；

6.  注意：零件中的实体将去除参数，图纸将失去关联；

(二)   另存低版本UG文件使用方法

1.  指定保存路径

a)   系统打开选择文件夹对话框，用户指定要保存的路径。

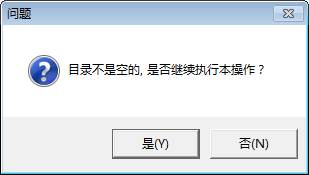

b)   如果文件夹不是空文件夹，系统会提示是否继续，防止错误覆盖。

2.  读取当前打开的部件的数据

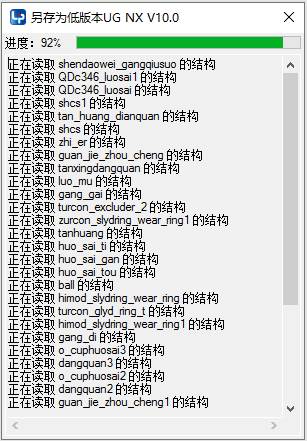

a)   系统显示当前读取的文件及进度。

3.  选择要保存的UG版本

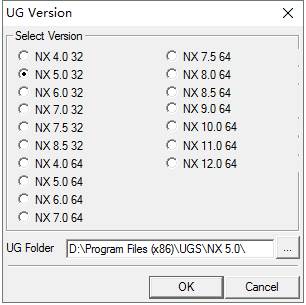

a)   如果您安装了多个版本UG，系统会打开如图对话框。

b)   指定NX版本，按“OK”继续。

4.  在目标文件夹中创建新的文档

a)   系统后台执行保存功能。

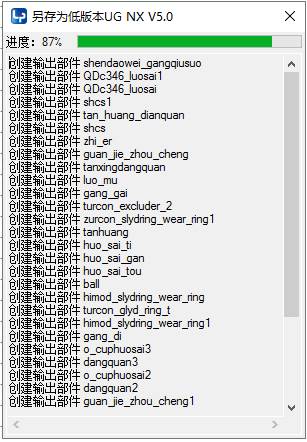

b)   显示当前创建的文件及进度。

c)   自动保存。

d)   保存结束后系统会询问是否打开新的文件，点击“是”系统自动打开UG文档。
