物料清单帮助

(一)   物料清单功能概述

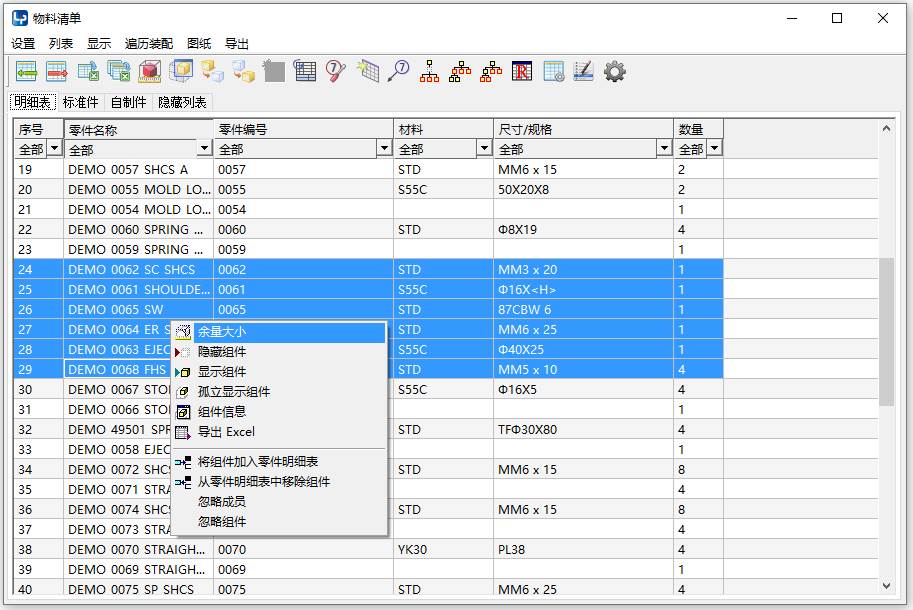

1.  物料清单对话框功能说明如图：

2.  将组件加入到零件明细表，将选择的组件加入到物料清单中。

3.  从零件明细表中移除组件，将物料清单中选择的项移动到隐藏列表中。

4.  导出EXCEL，将当前页导出为EXCEL表格。

5.  全部导出，将所有页导出为EXCEL表格。

6.  型材尺寸，计算毛胚大小。

7.  组件信息，将选到项目包含的零件列表统计。

8.  隐藏组件，隐藏选到项目的组件。

9.  显示组件，显示选到项目的组件。

10. 创建零件明细表，在图纸中创建零件明细表。

11. 更新零件明细表，在图纸中更新零件明细表及ID符号。

12. 创建ID符号，在图纸中选择高亮组件的面，拖出ID符号。

13. 主模型，防止将包含零件明细表的部件的直接子组件包括在零件明细表中。当该选项用在主模型装配中时，这将忽略顶级装配。

14. 仅顶级，如果该选项处于打开状态，则只允许在零件明细表中显示包含零件明细表的部件的顶级直接衍生组件。

15. 仅叶节点，如果该选项处于打开状态，则只允许在零件明细表中显示没有衍生组件的组件。非组件成员继续显示。

16. 注册文件，页面配置注册表，用于注册页面格式、右键菜单、导出表格、模板等。

17. 定义格式，编辑页面格式配置表格。

18. 用户自定义的菜单，编辑页面自定义用户菜单表格。

19. 设置默认值，打开体统默认配置对话框。

(二)   物料清单设置

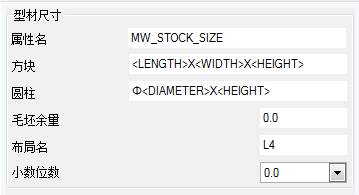

1.  型材尺寸设置

a)   属性名，默认记录型材尺寸的属性名称。

b)   方块，用于定义型材类型为方块时的文本格式。

c)   圆柱，用于定义型材类型为圆柱时的文本格式。

d)   毛胚余量，定义毛胚留有的余量。

e)   布局名，可指定计算毛胚时，显示的视图布局。

f)   小数位数，用于指定毛胚计算的精度。

2.  遍历装配设置

a)   设置默认遍历装配的方法。

(三)   物料清单使用方法

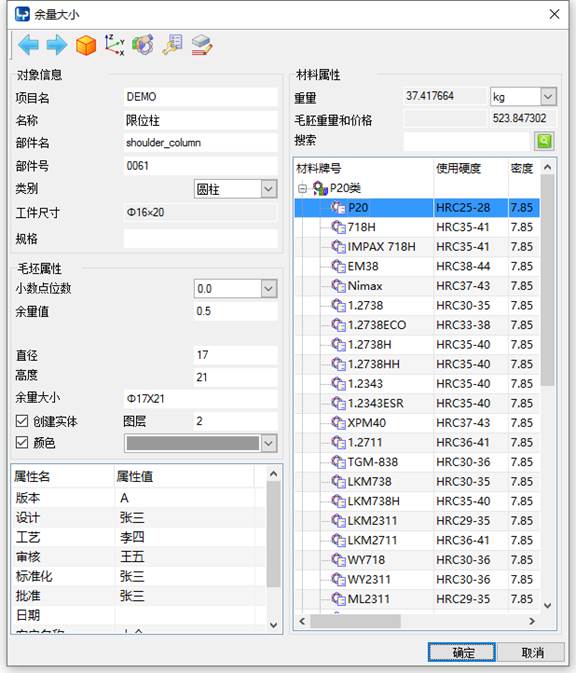

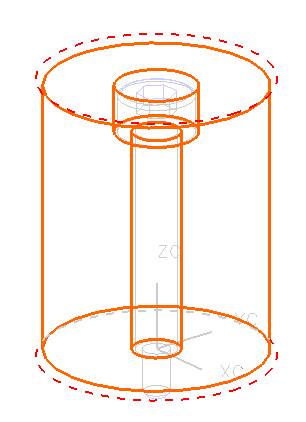

1.  型材尺寸：

a)   系统会自动根据外形判断型材类型，用户也可以指定型材类型；

b)   如果组件中有多个实体，系统会搜索其中一个作为计算目标实体，用户也可以重新选择一个或多个实体进行计算；

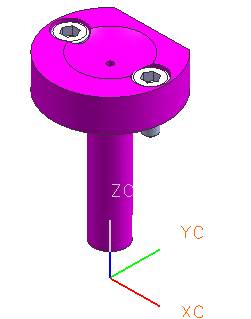

c)   系统会自动将坐标系进行调整，用户也可以手工指定参考坐标系（CSYS）；

d)   按后退箭头重新计算上个零件的型材尺寸；

e)   按前进箭头，跳过当前零件，计算下个零件；

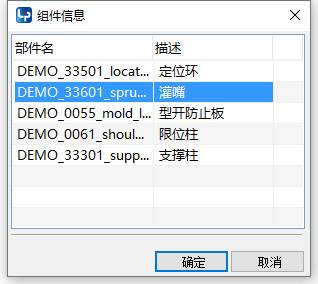

2.  组件信息

a)   将选择的项目所包含的零件名称和描述显示到列表框中；

b)   选择列表项，将自动切换到该零件作为显示部件；

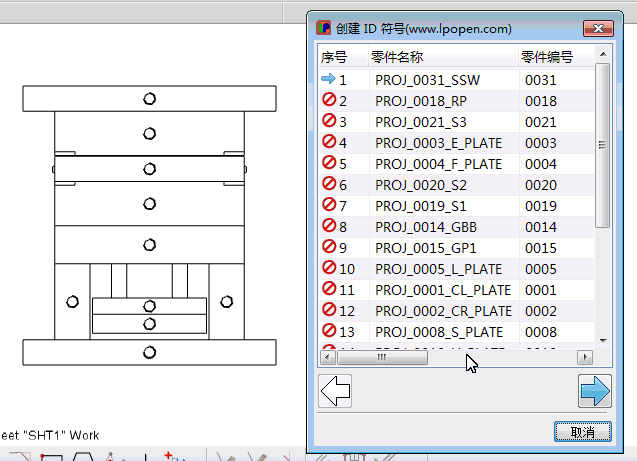

3.  创建ID符号

a)   创建ID符号功能只有在制图环境可用，必须先创建明细表；

b)   在高亮对象中选取一个面，拖出ID符号；

c)   按后退箭头，将上个零件作为高亮对象；

d)   按前进箭头，跳过当前零件，将下个零件作为高亮对象；

e)   退出则ID符号会自动附上序号。

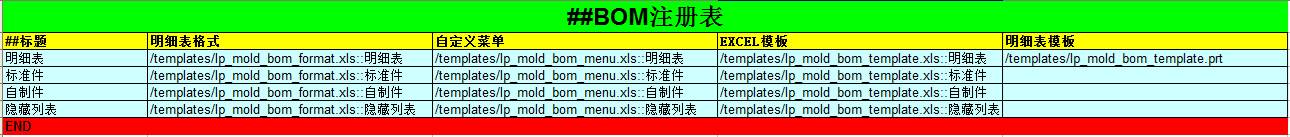

4.  注册文件

a)   注册明细表页面名称和所对应的明细表格式、自定义菜单、EXCEL模板、明细表模板；

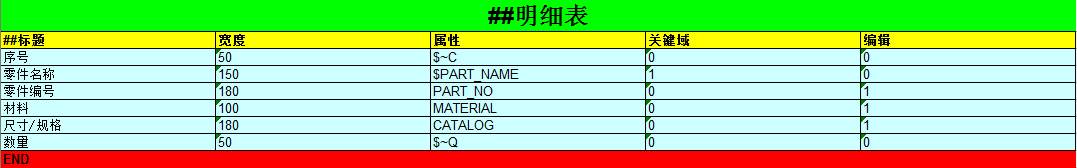

5.  定义格式

a)   定义明细表页面各列的名称、宽度、属性、关键域、编辑状态；

b)   属性$~C代表零件编号；

c)   属性$~Q代表零件数量；

d)   属性$PART_NAME代表零件名称，（还有一些特殊属性）；

e)   关键域，一旦有该属性的零件都会被列出在零件明细表中；

f)   编辑，设为1则在明细表中双击可进行编辑。

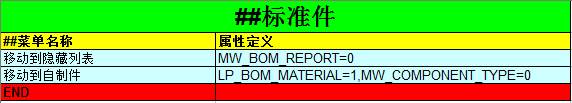

6.  用户自定义的菜单

a)   定义右键菜单名称和属性，属性可设置多个，用“，”分割。

b)   PLIST_IGNORE_MEMBER - 如果该属性存在于组件中并设置为除“off”（文本必须为小写）以外的任何值，该组件将被零件明细表排除。

c)   PLIST_IGNORE_SUBASSEMBLY - 如果组件有该属性，则该组件和其所有的衍生组件都不会在所有的零件明细表上出现。
